基于自主控制器的TAC1系列变频器在冷轧机控制系统成功应用

发布时间: 2018-01-02 文章来源:

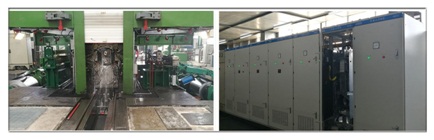

  201795日,基于自主TUC1控制器的全交流变频冷轧机组,在某铝业公司铝箔轧机项目中成功运行,该机组设计速度700/分,成品厚度0.08~0.12mm,,张力范围5~30KN,受轧制材质和成品厚度精度的限制,机组对控制系统及变频器本体的控制精度、动态响应、可靠性都提出了极高的要求,设备自投入运行至今,已完成了各种设计规格的铝箔带材的轧制,系统运行稳定可靠,完全达到了工艺设计要求。

  众所周知,变频器在冶金轧制和起重提升行业的应用被誉为变频控制领域的“两颗明珠”,切实体现了核心控制器的能力水平,本项目的成功投运,标志着天津电气院自主研发的TAC1系列变频产品取得了又一次实质性突破,同时也为今后冶金轧制领域全交流控制系统,提供了优秀的“自主”解决方案。

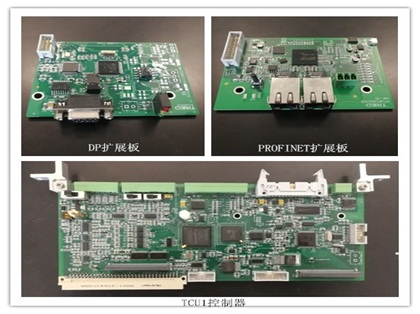

TCU1自主核心控制器简介TCU1自主核心控制器简介



关键指标:

   控制方式:V/F控制、无码盘矢量控制、有码盘矢量控制

   稳速精度:0.05%

   转矩精度:±3%

   调速范围:0~200Hz

   启动转矩:150%

   转矩响应时间:≦10ms

   其他:主从控制模式

  ● 特色技术:

   通讯扩展:PROFIBUS-DPPROFINET

   电机参数自整定和PI参数自优化

    BICO自由互联技术

   内置自由功能块,支持用户简单二次编程

   可自定义参考转速、参考电流、参考转矩等运行参数

    VF过压抑制、VF动能回馈、VF过流抑制

   实时死区补偿功能,显著抑制低频时的电压、电流谐波,改善调速性能

   自检功能,可准确定位故障位置

   调试及参数修改:LED控制面板、Monitor软件

   定制化软件应用开发(剪切、卷绕等)
